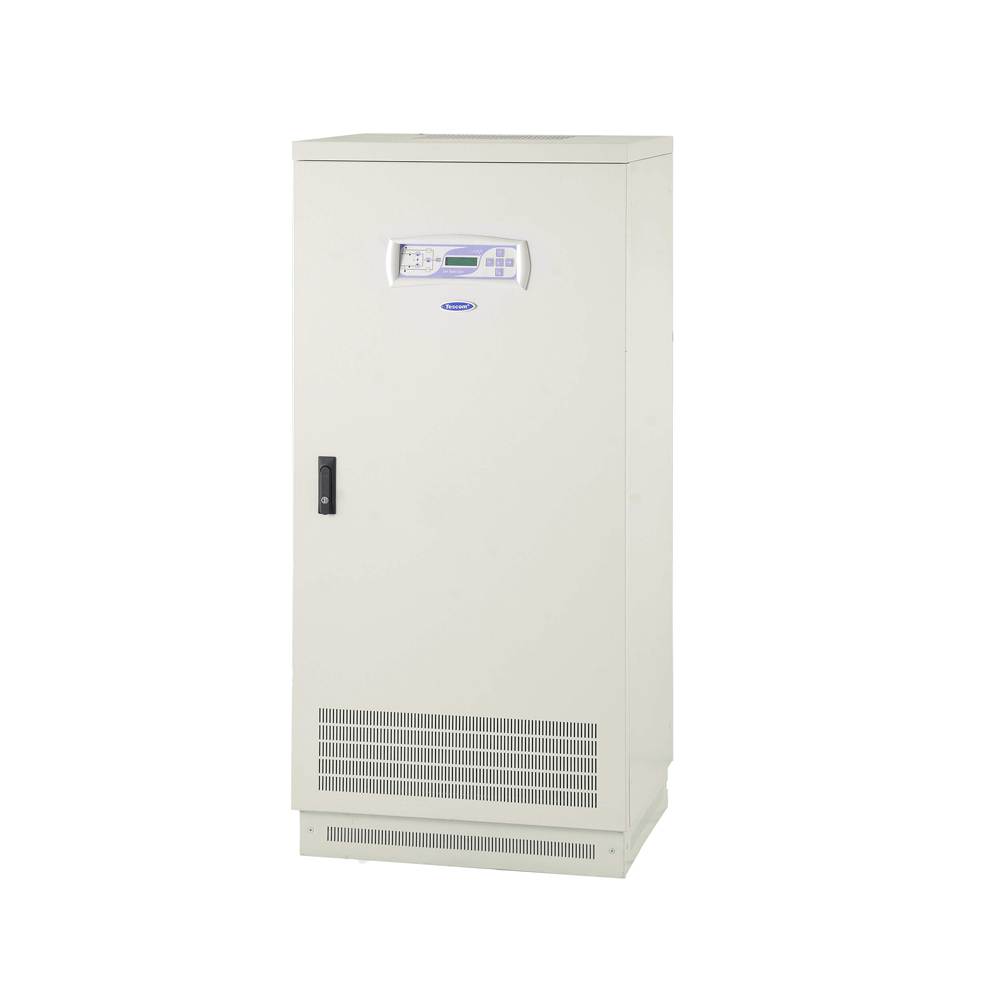

STS 4000

50 - 800 A

Tescom STS, allows instantaneous transfer of power sources to the load. If one power source fails, the STS switches to the back-up power source so fast that the load never recognizes the transfer made.

Показать больше

Области использования

Общие особенности

STS 4000

STS 4000

50 - 800 A

3 phase out, 3 & 4 poles static transfer switches

Tescom STS, allows instantaneous transfer of power sources to the load. If one power source fails, the STS switches to the back-up power source so fast that the load never recognizes the transfer made.

  • Increased power quality
  • Increased noise reduction
  • Power blackout protection
  • Power redundancy
  • Automatic static switching
  • Remote monitoring input power sources
  • Easy static and mechanical transfer to input sources
  • Remote management the power events
  • Power event logging
  • Output current capability up to 100% for short time
  • Manufactured according to EC Directive; EN62310
  • 2 years warrantly
TECHNICIAL SPECIFICATIONS
Nominal current50 A
ELECTRICAL DATA
Input voltage (Ph-Ph)380/400/415 VAC 3F + N + Toprak
Input voltage range180-264 VAC (F-N)
Input frequency50Hz / 60Hz
Input frequency range (operation range adjustable)45-65Hz (alt-üst limit ayarlı)
Efficiency (at 100% load)> %99
Input voltage THD< %10
Transfer typeBreak before make
Transfer methods availableOtomatik / Manuel / Uzaktan
Transfer controlSenkron
Senkron değilken gecikme ayarlı
Senkron değilken sıfır akım geçişli
Transfer time< 4 msn senkron kaynaklar için
< 10 msn senkron olmayan kaynaklar için
Switching type3F + N anahtarlama (4-Kutup)
Output current crest factor3:1
Overload0-%100 sürekli
%100 - %150 1 dakika
%151 - %200 10sn.
> %200 250 msn.
ProtectionsAşırı yük ve elektronik kısa devre, aşırı sıcaklık, backfeed, SCR arızalı korumaları
LCD panel and mimicStandart
CommunicationRS232 standart, RS485 opsiyonel
TCP/IP connectionOpsiyonel
Dry contacts4 adet programlanabilir alarm rölesi çıkışı
Two serial portsOpsiyonel
Temperature sensorStandart (kabin içi sıcaklığı)
ENVIRONMENTAL DATA
CoolingCebri soğutma (yedekli fanlar)
Operating temperature0°C - 40ºC
Storage temperature-10ºC - +50ºC
Relative humidity< %90 (yoğunlaşmasız)
Protection classIP20
StandardsEN 62310-1, EN 62310-2
Noise level< 52 dBA
MECHANICAL DATA
Weight (kg)160
Dimension (mm) HxWxD680x540x1500
TECHNICIAL SPECIFICATIONS
Nominal current100 A
ELECTRICAL DATA
Input voltage (Ph-Ph)380/400/415 VAC 3F + N + Toprak
Input voltage range180-264 VAC (F-N)
Input frequency50Hz / 60Hz
Input frequency range (operation range adjustable)45-65Hz (alt-üst limit ayarlı)
Efficiency (at 100% load)> %99
Input voltage THD< %10
Transfer typeBreak before make
Transfer methods availableOtomatik / Manuel / Uzaktan
Transfer controlSenkron
Senkron değilken gecikme ayarlı
Senkron değilken sıfır akım geçişli
Transfer time< 4 msn senkron kaynaklar için
< 10 msn senkron olmayan kaynaklar için
Switching type3F + N anahtarlama (4-Kutup)
Output current crest factor3:1
Overload0-%100 sürekli
%100 - %150 1 dakika
%151 - %200 10sn.
> %200 250 msn.
ProtectionsAşırı yük ve elektronik kısa devre, aşırı sıcaklık, backfeed, SCR arızalı korumaları
LCD panel and mimicStandart
CommunicationRS232 standart, RS485 opsiyonel
TCP/IP connectionOpsiyonel
Dry contacts4 adet programlanabilir alarm rölesi çıkışı
Two serial portsOpsiyonel
Temperature sensorStandart (kabin içi sıcaklığı)
ENVIRONMENTAL DATA
CoolingCebri soğutma (yedekli fanlar)
Operating temperature0°C - 40ºC
Storage temperature-10ºC - +50ºC
Relative humidity< %90 (yoğunlaşmasız)
Protection classIP20
StandardsEN 62310-1, EN 62310-2
Noise level< 52 dBA
MECHANICAL DATA
Weight (kg)175
Dimension (mm) HxWxD680x540x1500
TECHNICIAL SPECIFICATIONS
Nominal current150 A
ELECTRICAL DATA
Input voltage (Ph-Ph)380/400/415 VAC 3F + N + Toprak
Input voltage range180-264 VAC (F-N)
Input frequency50Hz / 60Hz
Input frequency range (operation range adjustable)45-65Hz (alt-üst limit ayarlı)
Efficiency (at 100% load)> %99
Input voltage THD< %10
Transfer typeBreak before make
Transfer methods availableOtomatik / Manuel / Uzaktan
Transfer controlSenkron
Senkron değilken gecikme ayarlı
Senkron değilken sıfır akım geçişli
Transfer time< 4 msn senkron kaynaklar için
< 10 msn senkron olmayan kaynaklar için
Switching type3F + N anahtarlama (4-Kutup)
Output current crest factor3:1
Overload0-%100 sürekli
%100 - %150 1 dakika
%151 - %200 10sn.
> %200 250 msn.
ProtectionsAşırı yük ve elektronik kısa devre, aşırı sıcaklık, backfeed, SCR arızalı korumaları
LCD panel and mimicStandart
CommunicationRS232 standart, RS485 opsiyonel
TCP/IP connectionOpsiyonel
Dry contacts4 adet programlanabilir alarm rölesi çıkışı
Two serial portsOpsiyonel
Temperature sensorStandart (kabin içi sıcaklığı)
ENVIRONMENTAL DATA
CoolingCebri soğutma (yedekli fanlar)
Operating temperature0°C - 40ºC
Storage temperature-10ºC - +50ºC
Relative humidity< %90 (yoğunlaşmasız)
Protection classIP20
StandardsEN 62310-1, EN 62310-2
Noise level< 52 dBA
MECHANICAL DATA
Weight (kg)190
Dimension (mm) HxWxD680x540x1500
TECHNICIAL SPECIFICATIONS
Nominal current200 A
ELECTRICAL DATA
Input voltage (Ph-Ph)380/400/415 VAC 3F + N + Toprak
Input voltage range180-264 VAC (F-N)
Input frequency50Hz / 60Hz
Input frequency range (operation range adjustable)45-65Hz (alt-üst limit ayarlı)
Efficiency (at 100% load)> %99
Input voltage THD< %10
Transfer typeBreak before make
Transfer methods availableOtomatik / Manuel / Uzaktan
Transfer controlSenkron
Senkron değilken gecikme ayarlı
Senkron değilken sıfır akım geçişli
Transfer time< 4 msn senkron kaynaklar için
< 10 msn senkron olmayan kaynaklar için
Switching type3F + N anahtarlama (4-Kutup)
Output current crest factor3:1
Overload0-%100 sürekli
%100 - %150 1 dakika
%151 - %200 10sn.
> %200 250 msn.
ProtectionsAşırı yük ve elektronik kısa devre, aşırı sıcaklık, backfeed, SCR arızalı korumaları
LCD panel and mimicStandart
CommunicationRS232 standart, RS485 opsiyonel
TCP/IP connectionOpsiyonel
Dry contacts4 adet programlanabilir alarm rölesi çıkışı
Two serial portsOpsiyonel
Temperature sensorStandart (kabin içi sıcaklığı)
ENVIRONMENTAL DATA
CoolingCebri soğutma (yedekli fanlar)
Operating temperature0°C - 40ºC
Storage temperature-10ºC - +50ºC
Relative humidity< %90 (yoğunlaşmasız)
Protection classIP20
StandardsEN 62310-1, EN 62310-2
Noise level< 55 dBA
MECHANICAL DATA
Weight (kg)205
Dimension (mm) HxWxD680x585x1775
TECHNICIAL SPECIFICATIONS
Nominal current250 A
ELECTRICAL DATA
Input voltage (Ph-Ph)380/400/415 VAC 3F + N + Toprak
Input voltage range180-264 VAC (F-N)
Input frequency50Hz / 60Hz
Input frequency range (operation range adjustable)45-65Hz (alt-üst limit ayarlı)
Efficiency (at 100% load)> %99
Input voltage THD< %10
Transfer typeBreak before make
Transfer methods availableOtomatik / Manuel / Uzaktan
Transfer controlSenkron
Senkron değilken gecikme ayarlı
Senkron değilken sıfır akım geçişli
Transfer time< 4 msn senkron kaynaklar için
< 10 msn senkron olmayan kaynaklar için
Switching type3F + N anahtarlama (4-Kutup)
Output current crest factor3:1
Overload0-%100 sürekli
%100 - %150 1 dakika
%151 - %200 10sn.
> %200 250 msn.
ProtectionsAşırı yük ve elektronik kısa devre, aşırı sıcaklık, backfeed, SCR arızalı korumaları
LCD panel and mimicStandart
CommunicationRS232 standart, RS485 opsiyonel
TCP/IP connectionOpsiyonel
Dry contacts4 adet programlanabilir alarm rölesi çıkışı
Two serial portsOpsiyonel
Temperature sensorStandart (kabin içi sıcaklığı)
ENVIRONMENTAL DATA
CoolingCebri soğutma (yedekli fanlar)
Operating temperature0°C - 40ºC
Storage temperature-10ºC - +50ºC
Relative humidity< %90 (yoğunlaşmasız)
Protection classIP20
StandardsEN 62310-1, EN 62310-2
Noise level< 55 dBA
MECHANICAL DATA
Weight (kg)235
Dimension (mm) HxWxD680x585x1775
TECHNICIAL SPECIFICATIONS
Nominal current300 A
ELECTRICAL DATA
Input voltage (Ph-Ph)380/400/415 VAC 3F + N + Toprak
Input voltage range180-264 VAC (F-N)
Input frequency50Hz / 60Hz
Input frequency range (operation range adjustable)45-65Hz (alt-üst limit ayarlı)
Efficiency (at 100% load)> %99
Input voltage THD< %10
Transfer typeBreak before make
Transfer methods availableOtomatik / Manuel / Uzaktan
Transfer controlSenkron
Senkron değilken gecikme ayarlı
Senkron değilken sıfır akım geçişli
Transfer time< 4 msn senkron kaynaklar için
< 10 msn senkron olmayan kaynaklar için
Switching type3F + N anahtarlama (4-Kutup)
Output current crest factor3:1
Overload0-%100 sürekli
%100 - %150 1 dakika
%151 - %200 10sn.
> %200 250 msn.
ProtectionsAşırı yük ve elektronik kısa devre, aşırı sıcaklık, backfeed, SCR arızalı korumaları
LCD panel and mimicStandart
CommunicationRS232 standart, RS485 opsiyonel
TCP/IP connectionOpsiyonel
Dry contacts4 adet programlanabilir alarm rölesi çıkışı
Two serial portsOpsiyonel
Temperature sensorStandart (kabin içi sıcaklığı)
ENVIRONMENTAL DATA
CoolingCebri soğutma (yedekli fanlar)
Operating temperature0°C - 40ºC
Storage temperature-10ºC - +50ºC
Relative humidity< %90 (yoğunlaşmasız)
Protection classIP20
StandardsEN 62310-1, EN 62310-2
Noise level< 55 dBA
MECHANICAL DATA
Weight (kg)240
Dimension (mm) HxWxD680x585x1775
TECHNICIAL SPECIFICATIONS
Nominal current400 A
ELECTRICAL DATA
Input voltage (Ph-Ph)380/400/415 VAC 3F + N + Toprak
Input voltage range180-264 VAC (F-N)
Input frequency50Hz / 60Hz
Input frequency range (operation range adjustable)45-65Hz (alt-üst limit ayarlı)
Efficiency (at 100% load)> %99
Input voltage THD< %10
Transfer typeBreak before make
Transfer methods availableOtomatik / Manuel / Uzaktan
Transfer controlSenkron
Senkron değilken gecikme ayarlı
Senkron değilken sıfır akım geçişli
Transfer time< 4 msn senkron kaynaklar için
< 10 msn senkron olmayan kaynaklar için
Switching type3F + N anahtarlama (4-Kutup)
Output current crest factor3:1
Overload0-%100 sürekli
%100 - %150 1 dakika
%151 - %200 10sn.
> %200 250 msn.
ProtectionsAşırı yük ve elektronik kısa devre, aşırı sıcaklık, backfeed, SCR arızalı korumaları
LCD panel and mimicStandart
CommunicationRS232 standart, RS485 opsiyonel
TCP/IP connectionOpsiyonel
Dry contacts4 adet programlanabilir alarm rölesi çıkışı
Two serial portsOpsiyonel
Temperature sensorStandart (kabin içi sıcaklığı)
ENVIRONMENTAL DATA
CoolingCebri soğutma (yedekli fanlar)
Operating temperature0°C - 40ºC
Storage temperature-10ºC - +50ºC
Relative humidity< %90 (yoğunlaşmasız)
Protection classIP20
StandardsEN 62310-1, EN 62310-2
Noise level< 55 dBA
MECHANICAL DATA
Weight (kg)255
Dimension (mm) HxWxD680x585x1775
TECHNICIAL SPECIFICATIONS
Nominal current600 A
ELECTRICAL DATA
Input voltage (Ph-Ph)380/400/415 VAC 3F + N + Toprak
Input voltage range180-264 VAC (F-N)
Input frequency50Hz / 60Hz
Input frequency range (operation range adjustable)45-65Hz (alt-üst limit ayarlı)
Efficiency (at 100% load)> %99
Input voltage THD< %10
Transfer typeBreak before make
Transfer methods availableOtomatik / Manuel / Uzaktan
Transfer controlSenkron
Senkron değilken gecikme ayarlı
Senkron değilken sıfır akım geçişli
Transfer time< 4 msn senkron kaynaklar için
< 10 msn senkron olmayan kaynaklar için
Switching type3F + N anahtarlama (4-Kutup)
Output current crest factor3:1
Overload0-%100 sürekli
%100 - %150 1 dakika
%151 - %200 10sn.
> %200 250 msn.
ProtectionsAşırı yük ve elektronik kısa devre, aşırı sıcaklık, backfeed, SCR arızalı korumaları
LCD panel and mimicStandart
CommunicationRS232 standart, RS485 opsiyonel
TCP/IP connectionOpsiyonel
Dry contacts4 adet programlanabilir alarm rölesi çıkışı
Two serial portsOpsiyonel
Temperature sensorStandart (kabin içi sıcaklığı)
ENVIRONMENTAL DATA
CoolingCebri soğutma (yedekli fanlar)
Operating temperature0°C - 40ºC
Storage temperature-10ºC - +50ºC
Relative humidity< %90 (yoğunlaşmasız)
Protection classIP20
StandardsEN 62310-1, EN 62310-2
Noise level< 60 dBA
MECHANICAL DATA
Weight (kg)375
Dimension (mm) HxWxD915x725x1905
TECHNICIAL SPECIFICATIONS
Nominal current800 A
ELECTRICAL DATA
Input voltage (Ph-Ph)380/400/415 VAC 3F + N + Toprak
Input voltage range180-264 VAC (F-N)
Input frequency50Hz / 60Hz
Input frequency range (operation range adjustable)45-65Hz (alt-üst limit ayarlı)
Efficiency (at 100% load)> %99
Input voltage THD< %10
Transfer typeBreak before make
Transfer methods availableOtomatik / Manuel / Uzaktan
Transfer controlSenkron
Senkron değilken gecikme ayarlı
Senkron değilken sıfır akım geçişli
Transfer time< 4 msn senkron kaynaklar için
< 10 msn senkron olmayan kaynaklar için
Switching type3F + N anahtarlama (4-Kutup)
Output current crest factor3:1
Overload0-%100 sürekli
%100 - %150 1 dakika
%151 - %200 10sn.
> %200 250 msn.
ProtectionsAşırı yük ve elektronik kısa devre, aşırı sıcaklık, backfeed, SCR arızalı korumaları
LCD panel and mimicStandart
CommunicationRS232 standart, RS485 opsiyonel
TCP/IP connectionOpsiyonel
Dry contacts4 adet programlanabilir alarm rölesi çıkışı
Two serial portsOpsiyonel
Temperature sensorStandart (kabin içi sıcaklığı)
ENVIRONMENTAL DATA
CoolingCebri soğutma (yedekli fanlar)
Operating temperature0°C - 40ºC
Storage temperature-10ºC - +50ºC
Relative humidity< %90 (yoğunlaşmasız)
Protection classIP20
StandardsEN 62310-1, EN 62310-2
Noise level< 60 dBA
MECHANICAL DATA
Weight (kg)sorunuz
Dimension (mm) HxWxDsorunuz

ИмяРазмер файла
1)STS 4000 SERIES (50 - 800 A)-
